热缩电缆封帽

发布:2018-07-26 20:05:03 查看:
产品介绍】
热缩电缆封帽由交联聚烯烃材料和热熔胶双层构成,采用螺旋涂胶工艺,具有优异的防水性,广泛应用于电力电缆和通信电缆的存储和运输时的末端防护,也可用于路灯接头的末端处理。

【产品特点】
1、密封、防水、防潮
2、抗紫外线及耐气候性能良好
3、环保标准:RoHS
4、工作温度:-55℃~110℃
5、收缩温度:80℃~120℃
6、标准颜色:黑色

热缩电缆封帽技术指标】


测试项目 性能指标 测试方法
拉伸强度 ≥14MPa ASTM D 412
断裂伸长率 ≥400% ASTM D 412
密度 1.05g/cm3 ASTM D 792
老化后断裂伸长率 ≥300% ASTM D 412
介电强度 ≥15kV/mm IEC 60243
体积电阻 ≥1014Ω .cm IEC 60093

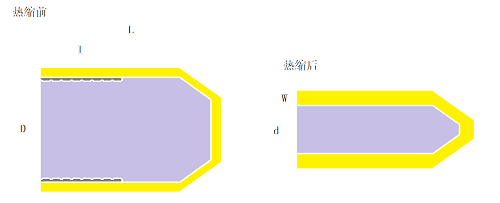

结构示意图

规格表

规格 供货内径D
(mm)
长度L(mm)
(±10%)
涂胶长度l(mm)
 (±10%)
全缩后尺寸(mm)
内径d 壁厚W (±10%)
标准型
Φ12/4 ≥12.0 40 15 ≤4.0 2.6
Φ14/5 ≥14.0 45 18 ≤5.0 2.2
Φ20/6 ≥20.0 55 25 ≤6.0 2.8
Φ25/8.5 ≥25.0 68 30 ≤8.5 2.8
Φ35/16 ≥35.0 83 35 ≤16.0 3.3
Φ40/15 ≥40.0 90 40 ≤16.0 3.3
Φ55/26 ≥55.0 103 50 ≤26.0 3.5
Φ75/36 ≥75.0 120 55 ≤36.0 4.0
Φ100/52 ≥100 140 70 ≤52.0 4.0
Φ120/60 ≥120 150 70 ≤60.0 4.0
Φ145/60 ≥145 150 70 ≤60.0 4.0
Φ160/82 ≥160 150 70 ≤82.0 4.2
Φ200/90 ≥200 160 70 ≤90.0 4.2
加长型
Φ14/5 ≥14.0 55 30 ≤5.0 2.2
Φ42/15 ≥42.0 110 40 ≤15.0 3.3
Φ55/23 ≥55.0 140 70 ≤23.0 3.8
Φ62/23 ≥62.0 140 70 ≤23.0 3.8
Φ75/32 ≥75.0 150 70 ≤32.0 4.0
Φ75/36 ≥75.0 170 70 ≤36.0 4.2
Φ105/45 ≥105 150 65 ≤45.0 4.0
                                            注:可按要求订制特殊尺寸
